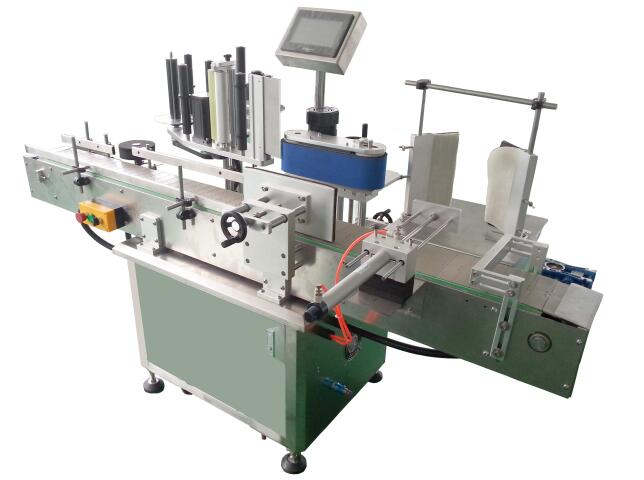

（一） MT-3510B 單側面轉角 貼標機

1 、基本用途：

＊用途：實現在產品側平面、側面大弧度面、圓周面、方形周面上，自動貼附不干膠標簽.

＊作用：提高產品貼標、貼膜的貼附效率，貼附位置準確、質量好、穩定性高；避免人工貼標、貼膜效率低下，貼附歪斜，起泡和褶皺，貼附位置不規則等一系列問題；有效降低產品成本，提高產品標識美觀度，提升產品競爭力。

2 、產品優點：

＊功能強大，一臺機可實現 3 種產品貼標(方瓶、圓瓶、扁瓶)；

＊貼標平整、不起皺、無氣泡，貼標精度好、效率高、穩定性好；   ＊使用調整靈活的壓頂機構和導向機構，機械調整部分結構化組合和標簽卷繞的巧妙設計，貼標位置 6 自由度微調方便(調整后可固定)，使不同產品之間的轉換調整和標簽卷繞變得簡單、省時；   ＊針對扁瓶、方瓶、弧面瓶，采用了雙側剛性塑膠同步導向鏈條，自動保證瓶子對中性，對工人放瓶和流水線對接進瓶只有簡單要求，大大降低工人作業或流水線對接難度；   ＊具備無物不貼標，無標自動校正和自動檢測功能；   ＊可單機生產，也可接流水線生產；   ＊設備主要材料采用不銹鋼和高級鋁合金，整體結構牢固，美觀大方；   ＊采用標準 PLC+ 觸摸屏 + 標準傳感器電控系統控制，人機交互界面全中文注釋和完善的故障提示功能、操作教導功能；使用方便，維護簡單；   ＊完善的設備配套資料(包括設備結構，原理，操作，保養，維修，升級等說明資料)，給設備正常運作提供充分保障；   ＊具有生產計數功能，省電功能，生產數設定提示功能，無標報警

＊可選配功能和部件：①熱打碼 / 噴碼功能②自動上料功能③自動收料功能(結合產品考慮)④增加貼標裝置⑤圓周周向定位貼標功能⑥其他功能(按客戶要求訂做)。

3 、工作過程：

操作說明：   ＊核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，標簽被覆貼附在產品上，一張標簽的貼附動作完成；   ＊操作過程：放產品(可接流水線) —> 產品導向(設備自動實現)) —> 產品輸送(設備自動實現) —> 貼標(設備自動實現) —> 收集已貼標產品。

4 、技術參數：

以下為標準機型技術參數，其他特殊要求和功能，可量身訂做。   ＊貼標精度： ±1mm ( 不含產品、標簽誤差，視客戶產品而定 ) ；   ＊貼標速度： 20 ～8 0 件 / 分鐘(與產品尺寸有關)；   ＊適用產品尺寸：扁瓶 / 方瓶：寬度 ≥30mm ，長度 ≥30mm ， 30≤ 高度 ≤350mm ；
                 圓瓶 / 錐瓶：￠ 30≤ 直徑 ≤ ￠ 150mm ， 10≤ 高度 ≤350mm   ＊適用標簽尺寸： 15≤ 寬度 ≤200mm ，長度 ≥10mm ；標簽內徑 76mm ，外徑300 mm (以內)   ＊整機尺寸：30 00×1500×1500mm (長 × 寬 × 高)；   ＊適用電源： 220V 50/60H ；   ＊整機重量： 250Kg
